Mode "Local" |

|
Mode "Local" |
|

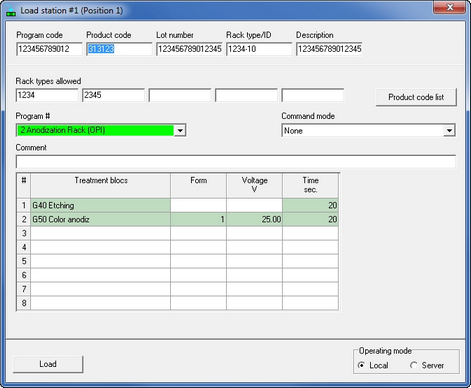

En mode local, le système utilise les données présentes sur le PC. L'opérateur doit introduire manuellement ou avec un lecteur de codes à barres, les différents champs de la fenêtre de chargement:

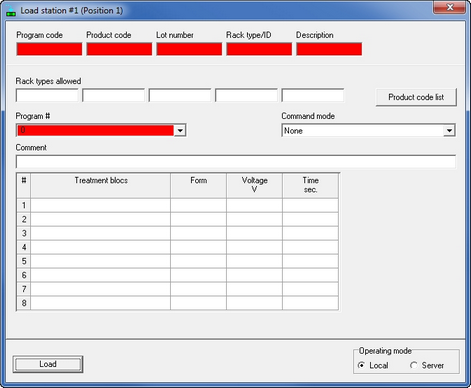

Les champs affichés dans la partie supérieure de l'écran sont affichés en rouge si les données introduites ne correspondent pas au format attendu:
Champ |
Type |
Longueur/limite |
Description |
|---|---|---|---|
Program code |
String |
1 à 12 caractères |
Numéro du CNC-Program. |
Product order |
String |
1 à 20 caractères |
Ordre de production |
Lot number |
String |
1 à 15 caractères |
Numéro de lot |
Type de rack |
String |
1 à 12 caractères |
Type de rack (SE_XXXXXX) suivi de -NN correspondant à l’ID du rack. |
Description |
String |
1 à 15 caractères |
Description des pièces |
La valeur du champ "Program code" sera utilisée pour la création d'un document correspondant à la charge. Ce document sera enregistré dans un répertoire spécial du PC (voir Echange avec serveur d'entreprise ). Ce document sera par la suite transféré manuellement vers le serveur d'échange pour être utilisé en mode de chargement "Serveur".
En automatique, un numéro de programme peut être utilisé avec différents types de racks. Le contrôle se fera sur les 5 types de racks pouvant être définis dans les champs "Types de rack autorisés".

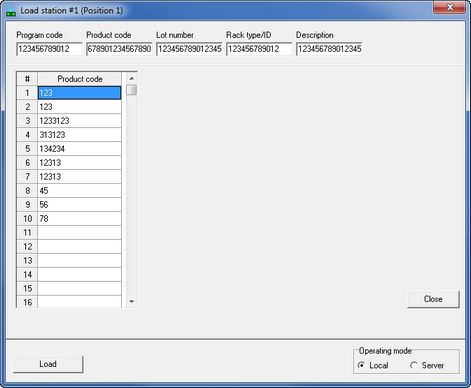

Le document généré contiendra également la liste des articles possibles correspondant au numéro de programme. Cette liste est sauvegardée dans un fichier se trouvant dans le répertoire "Datapath" de l'application et se nomme "ItemsList.csv". Ce fichier, de type .csv, doit être rempli par le personnel qualifié. Chaque ligne de ce fichier correspondra à un article et à sa surface. Le nombre de lignes n'est pas limité. Il est possible d'afficher et de modifier les 100 premières ligne de ce fichier en cliquant sur le bouton [Product code list]:
Pour terminer l'édition, cliquer sur le bouton [Fermer]
L'utilisateur doit encore choisir un numéro de programme ainsi qu'un mode d'équipement. Les données des blocs de traitement sont affichées avec des valeurs par défaut. Il est nécessaire de vérifier ces données et de les ajuster en conséquence.
Ce poste de charge ne peut fonctionner qu'en mode tension constante
L'opération de chargement se termine en cliquant sur le bouton [Load]. A ce moment, différents fichiers sont créés dans le répertoire de données des racks.Ces fichiers contiennent: la séquence de traitement, le mode d'équipement, les données des blocs de traitement et les données des articles. Ces différents fichiers seront utilisés lors de la création du document d'exportation lors du retour de la charge au poste de décharge. Ils seront compressés et assemblé dans un fichier qui sera nommé avec le "Program code" introduit précédemment.
