21/08/2017

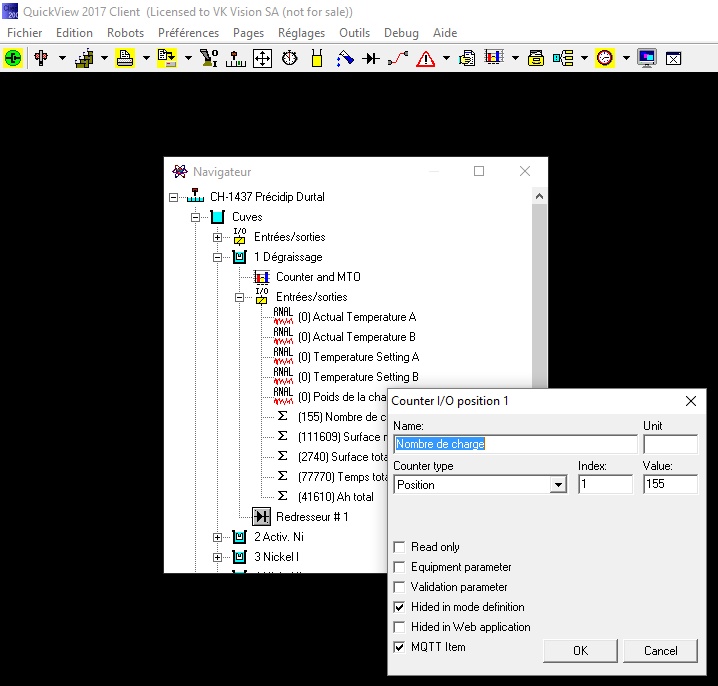

•Ajout boîte de définition des compteurs dans la boîte du navigateur d'équipement.





Les compteurs "Dosing" ne sont pas utilisés.

Les compteurs "Rectifier" correspondent aux compteurs d'Ah individuels de chaque redresseurs. Le registre index indique le numéro de redresseur de la position. Par exemple index 0 correspond au premier redresseur de la position. De 0 à 7 cela correspond à l'index des redresseurs de la position. 8 correspond au total de tous les Ah de tous les redresseurs de la position. De 10-17 cela correspond à l'index des redresseurs de la position mais converti les données en Ah (/60). 18 correspond au total de tous les Ah de tous les redresseurs de la position exprimé en Ah.

Les compteurs "Position" correspond aux compteurs de chaque position. L'index 0 correspond au total du temps d'immersion, L'index 1 au total du nombre de charges et l'index 2 au total de surface passée dans les positions.

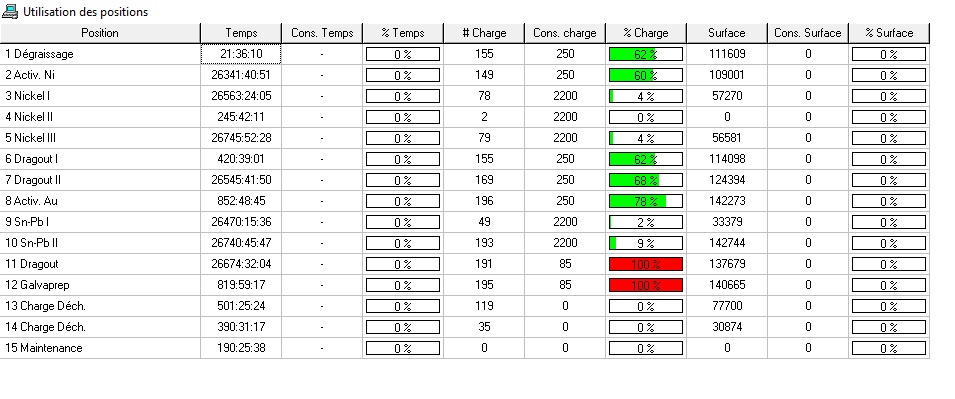

Même chose que le tableau "Utilisation des positions":

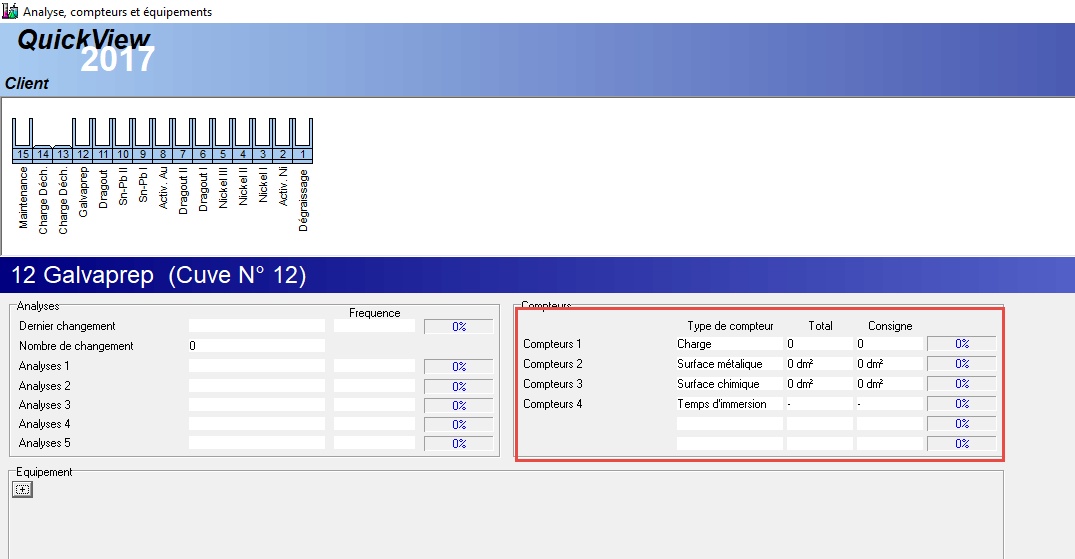

Les compteurs "Tank" correspond aux compteurs de cuve que l'on  retrouve dans le tableau suivant:





L'index correspond au numéro de compteur: 0 premier compteur, 1 deuxième, etc...



Il est possible de définir directement les compteurs dans la liste de I/O en indiquant "C" ou "Counter" dans leurs type: par exemple: 500=1,Nombre de charge,C,WCQ,3,1,0
