19/04/2021

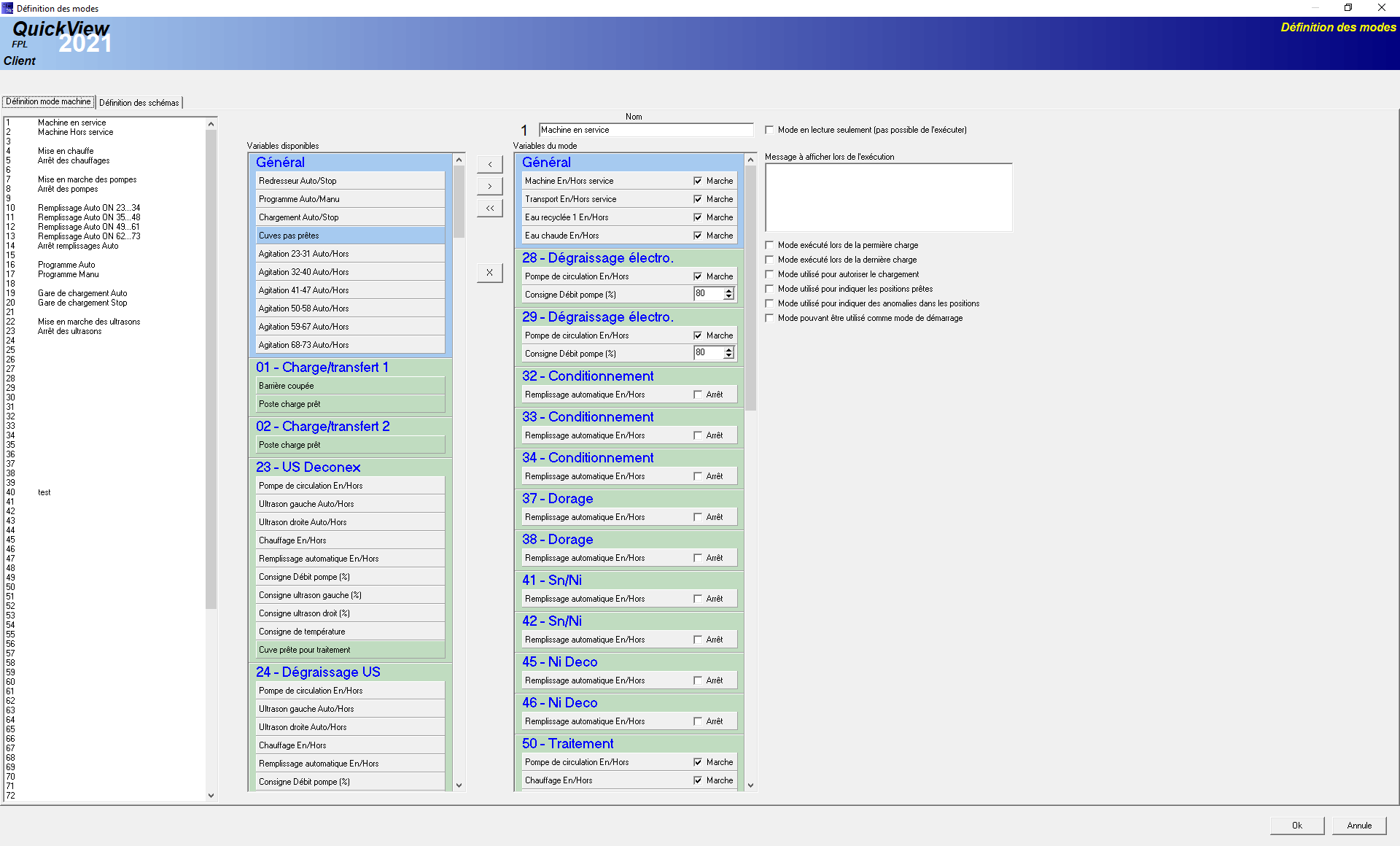

•La boîte de définition des modes est passé en mode "Page". Avant une boîte de dialogue était ouverte maintenant l'éditeur est sur une page complète:





La liste des modes est affichée dans la colonne de gauche. 3 points d'exclamation précédant le nom du mode indique que celui-ci est utilisé pour une fonction spéciales.





Les fonctions spéciales sont affichées à droite de la liste des variables du mode. Les foncions spéciales sont:



1.Mode exécuté lors de la première charge

2.Mode exécuté lors de la dernière charge

3.Mode utilisé pour autoriser un chargement

4.Mode utilisé pour indiquer les positions prêtes

5.Mode utilisé pour indiquer des anomalies dans les positions

6.Mode pouvant être utilisé comme mode de démarrage



Toutes ces fonctions (excepté la fonction 5) existaient déjà mais ne pouvaient pas être définies par l'utilisateur sauf en allant dans le paramètres du serveur. Maintenant, il n'est plus possible de les définir dans le serveur

Lors d'une mise à jour de version, le système vérifie l'utilisation des anciens mots clef comme "ModeFirstRack" par exemple, si ceux-ci sont utilisés, les modes sont mis à jour en conséquence et les mots clef sont effacés.



La fonction 5 (Mode utilisé pour indiquer des anomalies dans les positions) fonctionne de la même manière que la fonction 4 sauf qu'au lieu d'afficher la cuve en violet, le texte de celle-ci est affiché en orange.



La fonction "Lecture seulement" est utilisée pour les modes de type "Cuves prêtes" et, si elle est cochée, interdit l'exécution par la fonction "Execute mode".



•Correction enregistrement des dispositions des pages: Si la boîte d'affichage de la machine était affichée en mode flottant, la machine était affichée à l'ouverture d'une page même si la boîte était fermée lors de l'enregistrement de la page.

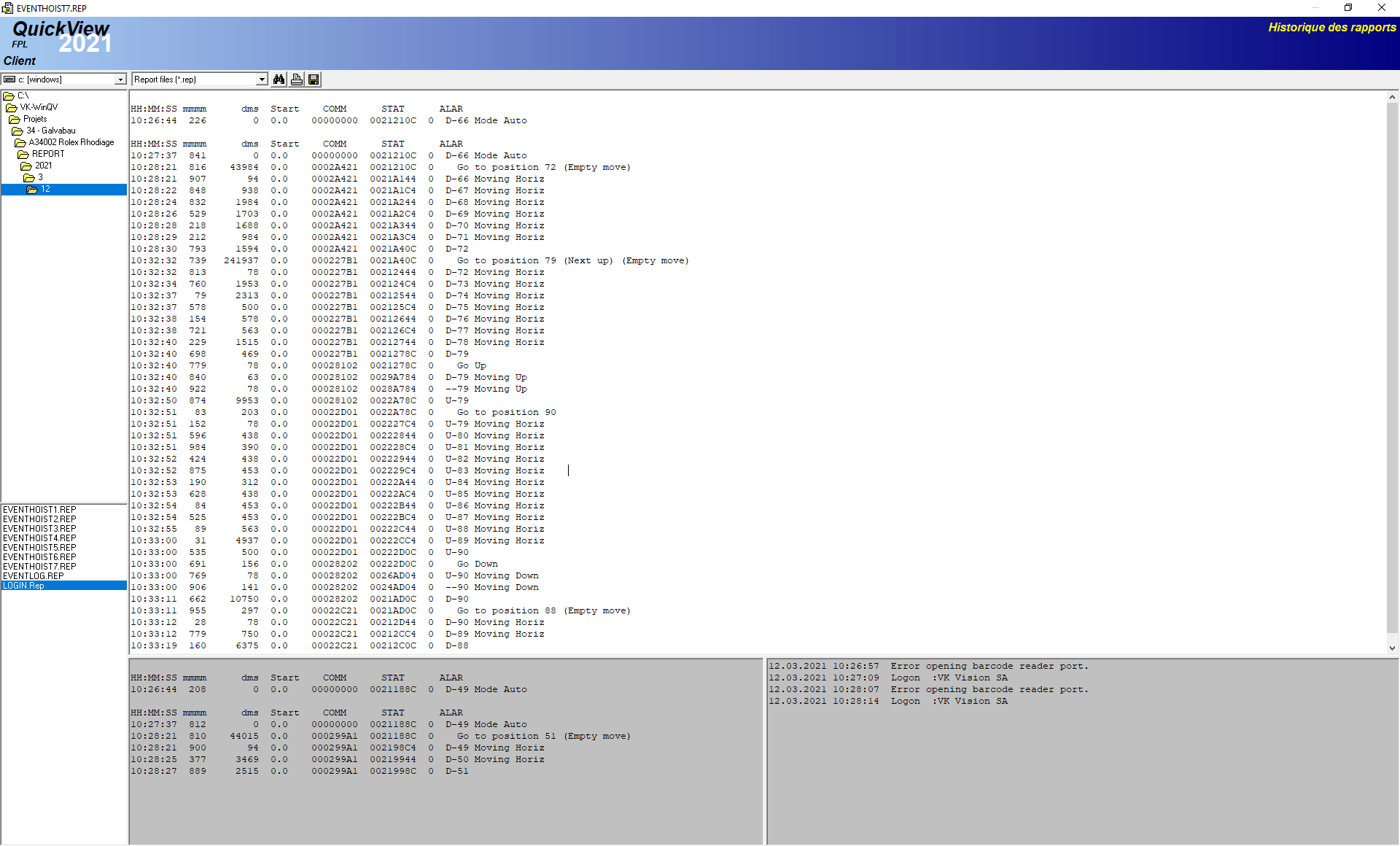

•Modification de la page de présentation des historiques: maintenant, il est possible d'afficher 3 fichiers en même temps sur la même page. Pour afficher un fichier dans un éditeur, il faut cliquer sur l'éditeur pour le rendre actif. L'éditeur actif est affiché en blanc les autres en gris





•Modification de l'éditeur de séquences: il est possible maintenant d'importer une séquence "racks vides" de la version 9 vers la version 10.

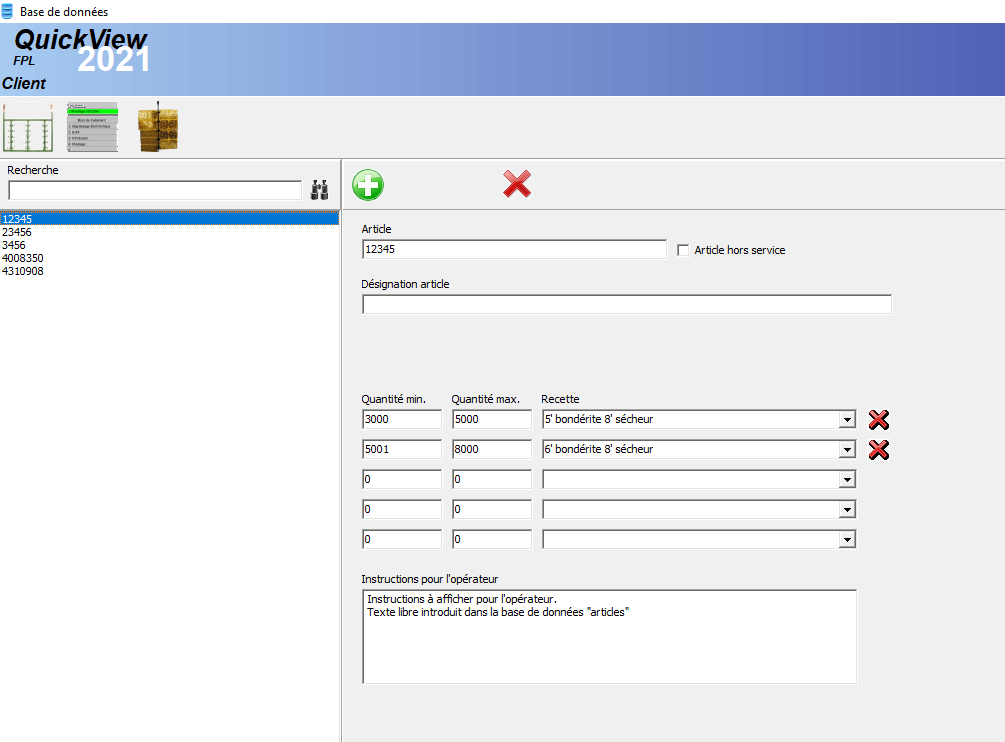

•Modification bibliothèque d'article pour le poste de charge n°73: un nouveau champ "Instructions pour l'opérateur" a été ajouté. Il permet d'afficher le texte indiqué dans ce champ lors de la sélection de l'article sur le poste de charge.

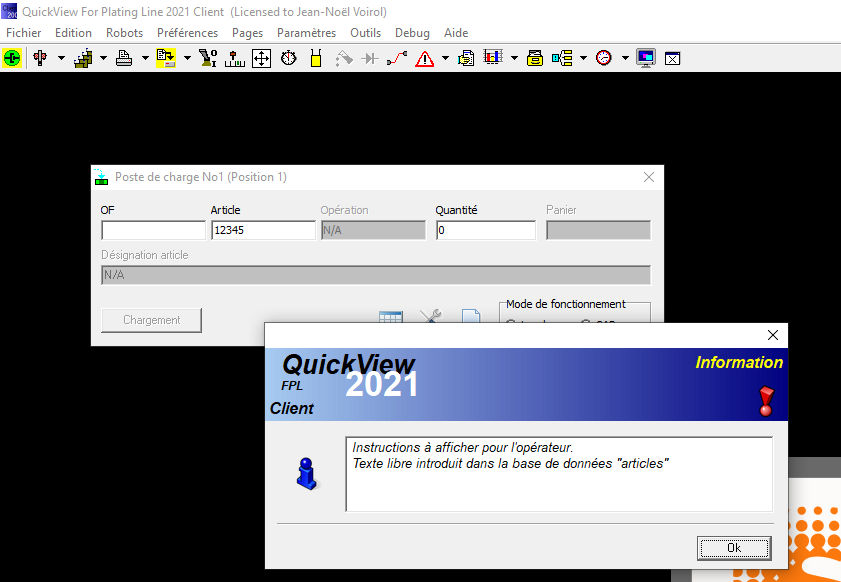

•Modification poste de charge n° 73: des instructions sont affichées lorsque l'on sélectionne un article ayant des instruction.

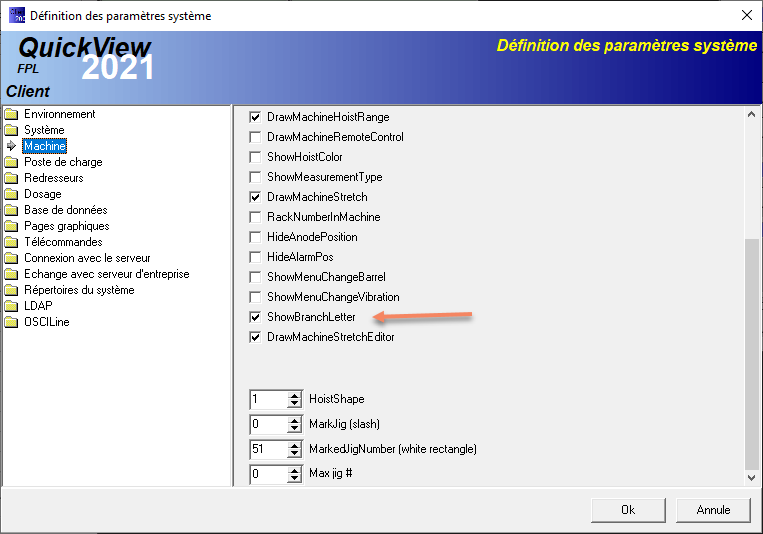

•Ajout du mot clef VKWinQV.ini[System]ShowBranchLetter=0. Il est également disponible dans la boîte de dialogue des Settings:



Ce mot clef permet d'afficher une lettre avant le numéro de la position. Cette lettre correspond au numéro de machine définie dans la définition machine. Pour la machine 0 la lettre 'A' sera affichée, pour la machine 1 la lettre 'B' sera affichée et ainsi de suite.



•Lorsqu'une machine est composé de plusieurs branches, un espace sépare les machines dans la représentation de côté (voir image ci-dessus).

•Modification de l'affichage de la machine si l'option "DrawMachineStretch" a été sélectionné. Jusqu'à présent, seule la machine flottante utilisait ce flag. Maintenant, si la machine est affiché sur toute la largeur de l'écran (mode fixe) et que ce flag est sélectionné alors la grandeur des cuves est recalculé pour prendre toute la largeur de l'écran.

•Ajout d'un mot clef VKWinQV.ini[System]DrawMachineStretchEditor=0 permet de faire la même chose dans les éditeurs de séquence et de commandes d'équipement. La machine remplie tout les haut de l'écran.

•Les couvercles sont maintenant également représentés dans la vue fixe de la machine (avant uniquement dans la machine flottante).

•Correction du premier affichage des transporteurs: lorsque la machine s'affichait, les transporteurs étaient dessinés en position "milieu". Maintenant la position réelle est affichée dès la première fois.

•Modification affichage des alarmes: La colonne priorité a été élargie. Les fonts Segoe UI sont désormais utilisés par défaut.

•Modification affichage des messages: Les fonts Segoe UI sont désormais utilisés par défaut.

•Modification affichage de la machine: les transferts sont désormais affichés dans la machine





Les différents états possible sont: Transfert pas dans une machine, Transfert dans la position, Transfert dans une autre machine, Transfert se déplaçant vers une autre machine et Transfert se déplaçant vers la position.



•Ajout la possibilité de dessiner une nouvelle forme de transporteur (Shape=1) dans la machine fixe. Cette possibilité existait déjà dans la machine flottante.

•Modification de l'éditeur de séquences: le test effectué lors de la sauvegarde de la séquence a été modifié pour permettre de créer des séquences pouvant passer d'une machine à l'autre avec les transporteur virtuels CBSIM2.
