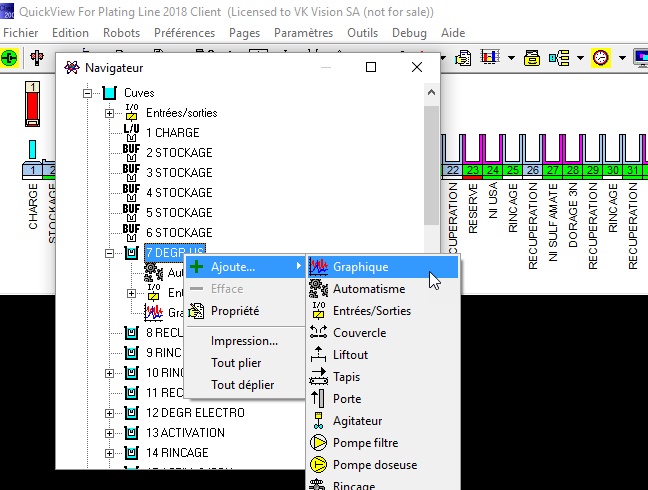

Ce fichier contient la définition des enregistreurs et des courbes. Cette définition est réalisée dans le navigateur de la machine en ajoutant un graphique sur les positions désirées

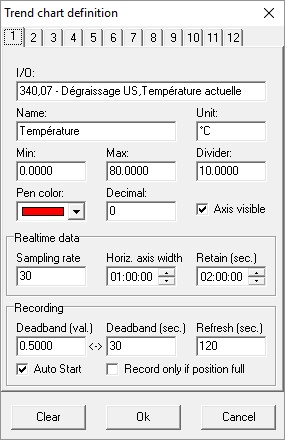

La boîte de propriétés s'affiche:

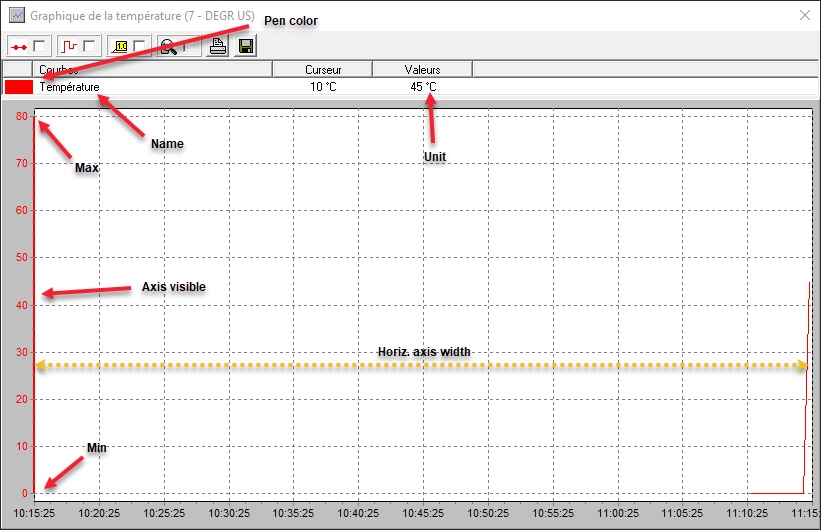

Il est possible de définir 12 courbes par position. Les propriétés permettent de définir l'affichage de la courbe ainsi que les paramètres de stockage des données.
Les paramètres définis dans le bloc "Realtime data" concerne l'affichage en temps réel soit:
Paramètre |
Description |
|---|---|
Sampling rate |
Temps (en secondes) entre chaque prise d'échantillon. |
Horiz. axis width |
Largeur de l'affichage en heure:minute:seconde |
Retain |
Temps pendant lequel les valeurs sont gardées en mémoire |
Les paramètres définis dans le bloc "Recording" concerne l'enregistrement des données sur disque:
Paramètre |
Description |
|---|---|
Deadband (val.) |
Délta de variation de la valeur analogique avant le stockage sur disque |
Deadband (sec.) |
Temps pendant lequel le délta est calculé |
Refresh (sec.) |
Temps de rafraîchissement après lequel le stockage est forcé même si le délta n'est pas atteint. |
Le paramètre "Auto Start" indique au système de démarrer automatiquement l'enregistreur lors du démarrage du programme.
Il faut également choisir si les données sont sauvegardées dans la base de données ou alors dans des fichiers séparés. Par défaut, les valeurs sont sauvegardées dans la base de données. Pour éviter un trop grand volume de données dans la base de données, il est possible de sauvegarder ces valeurs dans des fichiers qui seront créés automatiquement dans le répertoire "Report". Pour forcer ce mode, il faut définir le mot clef suivant: VKWinQV.ini[Database]StoreChartInDatabase=0.
Chaque PC a sa propre définition car c'est le programme client qui enregistre les variables. S'il y a 2 PC ou plus sur une installation, il faut qu'un seul de ceux-ci enregistre les valeurs alors que tous les autres peuvent afficher les valeurs. Pour ne pas effectuer l'enregistrement des données, il faut définir le mot clef suivant: Recorder.ini[System]StoreRecorder=0 sur les PC correspondant.
